一、產品主要特點
1、 滿足現場所有試驗要求。既可對傳統的各種繼電器及保護裝置進行試，也可對現代各種微機保護進行各種試驗，特別是對變壓器差動保護和備自投裝置，試驗更加方便和完美。
具有標準的四相電壓，三相電流同時輸出，電壓125V、相，電流40A/相。三相電流并聯可達120A。
2、 各種技術指標完全達到電力部頒發的DL/T624-1997《繼電保護微機型試驗裝置技術條件》的標準。
3、 單機獨立運行，內置高性能工控機，主頻300--600MHz，內存128M，硬盤6--12G，運行Windows XP操作系統。

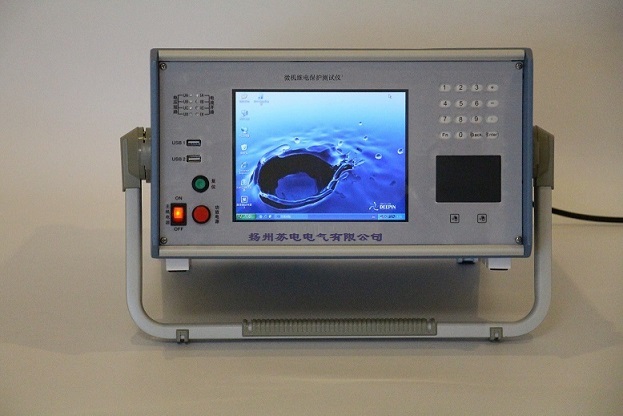

4、 采用拉絲不銹鋼面板，不銹鋼鍵盤，同時采用觸摸式鼠標，克服了軌跡球鼠標操作不靈活、容易損壞的缺點，并選用8.4寸,分辨率為800×600的TFT真彩顯示屏,使得單機整體操作方便自如,經久耐用。
5、 主控板采用DSP+FPGA結構,16位DAC輸出,對基波可產生每周2000點的高密度正弦波,改善了波形的質量,提高了測試儀的精度。
6、 功放采用高保真線性功放,既保證了小電流的精度,又保證了大電流的穩定。
7、 采用USB接口直接和PC機通訊，無須任何轉接線，方便使用。
8、 可連接筆記本電腦運行。筆記本電腦與工控機使用同一套軟件，無須重新學習操作方法。
9、 具備GPS同步試驗功能。裝置可內置GPS同步卡（選配）通過RS232口與PC機相連，實現兩臺測試儀異地進行同步對調試驗。
10、 配有獨立專用直流輔助電壓源輸出，輸出電壓分別為110V（1A），220V（0.6A）。以提供給需要直流工作電源的繼電器或保護裝置使用。
11、 具有軟件自校準功能，避免了要打開機箱通過調整電位器來校準精度，從而提高了精度的穩定性。
二、技術參數
1、交流電流源:
相電流輸出（有效值）： 0--40A/相 精度：0.2%±0.05
0.2A-1A 精度：0.5%±0.05
三相并聯輸出(有效值)： 0--120A/三相同相位并聯輸出
相電流長時間允許工作值(有效值)： 10A
每相最大輸出功率 ：420VA
三相并聯電流最大輸出功率 ：900VA
三并電流最大輸出允許工作時間 ：10s
頻率范圍： 0--1000Hz 精度：0.001Hz
諧波次數： 2--20次 相位：0--360° 精度：0.1°
2、直流電流源:
電流輸出： 0--±20A/相 精度 0.2%±0.05
0.2A-1A 精度：0.5%±0.05
3、交流電壓源:
相電壓輸出（有效值）： 0--125V/相 精度：0.2%±0.05
2V-10V； 精度：0.5%±0.05
線電壓輸出（有效值）： 0--250V
相電壓/線電壓輸出功率 ： 75VA/100VA
頻率范圍： 0--1000Hz 精度：0.001Hz
諧波次數： 2--20次 相位：0--360° 精度：0.1°
4、直流電壓源:
相電壓輸出幅值：0--±150V 精度：0.5%±0.05
線電壓輸出幅值：0--±300V
相電壓/線電壓輸出功率： 90VA/180VA
5、開關量端子:
開關量輸入端子： 8對
空接點： 1--20mA，110V裝置內部有源輸出
電位翻轉： 0--6VDC為低電平
15--250VDC為高電平
開關量輸出端子：4對，空接點 遮斷容量：110V/2A，220V/1A。
6、時間測量范圍:
范圍：1ms--9999s 測量精度：1ms
7、體積重量:
體積： 365(mm )×400(mm )×195 (mm ) 約18Kg
8、電源:
AC220V±10% 50Hz 10A
|
