瀏覽次數：

一、產品特性：

  1、采用工控嵌入式計算機平臺系統，工業級使用環境，實現極強穩定性。鋰電供電、方便現場測試。

  2、采用12.1英寸大屏幕觸摸系統全電腦操作平臺集成化軟件，徹底告別電纜儀單片機時代，并配有電纜故障測試軟件和電纜資料管理軟件。

  3、采用新的USB通信接口，采集信號穩定，配一款筆記本電腦可實現雙控雙顯，主機可自動選擇最低6.25MHz、最高達100MHz五種采樣頻率，能滿足不同長度電纜的測試要求，減少了粗測誤差。

  4、軟件實現故障自動搜索，距離自動顯示，雙游標移動可精確到0.1米，波形可任意壓縮、擴展，同屏隨機顯示兩個更接近標準的波形供你準確比較分析，提高測試精度，減少誤差。

  5、4G電子盤內存多類現場波形和現場實物接線圖，輕輕一點即可使用，電纜資料管理軟件可做完善的電纜檔案管理，為電纜的維護工作和精確定位提供參考和幫助。

  6、關鍵的精確定點儀部分，直接數字顯示測試者離故障點距離，是國內同類定點技術的又一次創新，為快速準確查找電纜故障，減少停電損失提供了有力保障。

  7、、最新研制智能組合式采樣器，取代了煩瑣的現場接線，具有波形直觀，容易分析，與高壓完全隔離，對主機、操作人員絕對安全的特點。

  8、高壓放電部分三種可供用戶選擇，國內首創最新高頻高壓電源8.9kg替換65kg試驗變壓器和操作箱。

 二、測試指標：

1、可測試各種不同電壓等級、不同截面、不同介質及各種材質的電力電纜的各類故障，包括：開路、短路、低阻、高阻泄漏、高阻閃絡性故障、鎧裝電纜短路、架空橋架等。

2、可測試電纜走向及埋設深度。

3、顯示方式：12.1英寸工業級液晶屏

4、存儲方式：固定移動兩方式4G/2G

5、測試方法：低壓脈沖法、沖閃電流法、直閃電流法

6、操作方式：觸摸屏、筆操作測試距離：不小于40km

7、最短測試距離（盲區）： 10米

8、精確定點誤差：±0.15m

9、測試誤差：系統誤差小于±1%

10、分辨率：V/50m；V為傳波速度m/μs；

11、軟件游標0.1米。

12、環境溫度 ：-20°C  ~  50°C

13、空氣相對濕度：≤85％RH

14、大氣壓力：86~106KPa

15、海拔高度：2500米以下

16、最大風速：≤ 40m/s

17、基本地震烈度： 8度地震動峰值加速度0.214g

18、污穢等級：IV級

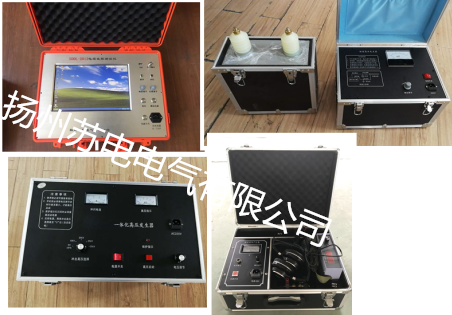

三、系統組成:

由智能電纜故障測試系統、測試系統、數顯同步定點儀、路徑信號產生器，高壓組件組成。

四、功能特點:

1、該系統測試由系統主機和故障定位儀以及電纜路徑儀三部分組成，用于電力電纜各類故障測試，電纜路徑。電纜埋設深度的尋測和電纜檔案資料的日常維護管理，以及鐵路、煤礦、機場信號控制電纜、和路燈電纜故障的精確測試，鎧裝電纜短路、架空橋架等。

2、電纜故障測試儀（脈沖測距儀）：低壓脈沖測距（用于短路、開路故障和電纜全長檢測）、高壓脈沖測距（用于高阻閃絡型和泄漏型故障）

3、定點儀：聲波定點方式，精確定點誤差小于10厘米。

4、路徑儀：由發射器和接收器組成，工作頻率：中頻

5、高壓組件：用于精確定點時和高壓脈沖測距時的高壓信號產生。

五、各部分技術參數

1、SDDL-2013A智能電纜故障測試儀（脈沖測距儀）

產品圖片：

1.1、可測試各種型號35KV及以下電壓等級的銅、鋁芯高、低壓電力電纜的各類故障。傳播速度已經在儀器中預置，包括常見的油浸紙電纜、交聯聚乙烯電纜、不滴流、和聚氯乙烯電纜等四種電纜的電波，具備電波測速功能，用以測出特殊電纜的傳播速度。電纜長度及故障距離的測量均是屏幕直接顯示不需要人工換算。

1.2、可測試各種型號電纜的低阻接地、低阻短路、高阻接地、高阻短路、斷路、高阻泄漏型、高阻閃絡型故障及電纜全長等。

1.3、測量方式：低壓脈沖、高壓閃絡（高壓脈沖電流法）

1.4、測試距離：不小于40km。

1.5、單端盲區距離：＜10米。

1.6、波形采樣頻率： 25MHZ。

1.7、系統誤差：不超過0.1米。

1.8、采用雙豎線光游標，在游標定位后可從屏幕上直接顯示故障點距測試端距離。

1.9、內置鋰電。

2、數顯同步定點儀、路徑信號產生器簡介產品圖片：

        1、、產品用途：

   數顯同步定點儀用于地埋電纜絕緣故障點的精確定位，地埋電纜的路徑探測中接收電磁信號。路徑信號產生器在地埋電纜路徑探測中，給電纜施加15KHz的電流信號。

2、工作原理：

2.1 定點原理：

  在地埋動力電纜的一端施加脈沖高壓，使地埋動力電纜的故障點產生放電電弧，放電電弧產生電磁波和振動聲波——聲磁信號，數顯同步定點儀同步接收放電電弧的聲磁信號，根據接收的電磁波和聲波時間差，用數字方式顯示接收機定點探頭到故障點的直線距離，接收機把接收的聲波經放大后送到耳機，用戶依據耳機聽到的放電振動聲音的大小差別，準確判斷出故障點的精確位置。

2.2定點原理

  由于定點儀的接收靈敏度很高，在環境噪聲比較大情況下定點時，耳機中的環境噪聲也比較大。在定點接收機中利用放電電弧的電磁波啟動電子開關，當電磁波到達接收機時接通耳機。幾秒鐘后關斷耳機。在放電電弧產生的間歇時間內耳機被關斷――實現了放電電弧產生的間歇時間內的靜噪。

2.3路徑探測原理

  在電纜上施加經過音頻調制的15KHz電流信號，在電纜上方用數顯同步定點儀接收機接收15KHz電流輻射的電磁波。經放大、解調后還原出音頻信號送到耳機，用戶依據耳機聽到的聲音變化，可以準確判斷出電纜的埋設路徑。

3、產品技術指標

3.1數顯同步定點儀技術指標

★  數顯距離：最大99米，最小0.1米。

★  定點誤差: <0.2米。

★  電磁通道接收機靈敏度: <5μV。

★  聲音通道音頻放大器增益: >90dB。

★50Hz工頻抑制度: >40dB。

★電源：7.4V/2.6AH鋰電池

★  功耗： <120mA (0.7W) 充滿電后可連續工作8小時以上。

★ 工作環境：溫度-10℃—+50℃，濕度80% 。

3.2路徑信號產生器技術指標

★ 輸出功率：負載電阻10歐姆，輸出功率大于60瓦。

★工作頻率：15KHz。

★工作方式：等幅 或 調幅。

★具有自動過熱、過載、短路保護功能。

★電源：AC220V±10%。

★工作環境：溫度 -10℃～+50℃，濕度80%。

4、高壓組件：

產品圖片

4.1、SDDL-2016輕便型高壓發生器性能特點:

    輕便型高壓發生器滿足《中華人民共和國電力行業標準，高壓試驗裝置通用技術條件》。主要用于對35KV及以下電纜故障測試時做沖擊放電試驗、也可作為故障點難以擊穿時，對故障點進行燒穿。

整機采用高精度、高穩定度的電子元器件和高頻高壓技術，使其整機結構極其簡單，操作方便，安全度高。其重量?jī)H有9公斤。替代了數十公斤重的試驗變壓器和操作箱，現場接線極其簡單。充分體現高科技在高壓設備中的應用。是目前國內同類型一體化高壓發生器中重量最輕、操作最為簡便的便攜式?jīng)_擊高壓設備。具有過流、過壓自動保護功能。升降壓僅用一個旋鈕即能完成。特別適合野外移動使用場合，是電纜故障尋測最為理想的沖擊高壓設備。

適用范圍：

適用于各種高低壓電力電纜、控制電纜、信號電纜、通信電纜的粗測和精確定點，包括各種高阻故障、閃絡性故障、低阻接地故障，對潮氣侵入型和電纜接頭內封閉型等復雜的疑難故障定位非常有效。。

4.2、技術指標:

1．直流高壓輸出：35 KV

2. 沖擊高壓: 0～35kv連續可調

3. 外接電容: 1～8μF

4. 沖擊時間: 3～7秒

5. 最大脈沖能量: 560～1600J

6．最大輸出電流：50mA

7. 電壓指示誤差: ±2%

8.電源電壓:220VAC 50Hz

9.環境溫度:-10～+50℃

10.重量/體積 :  9kg / 380×260×260 mm4.

4.3、脈沖電容

    40kV、1uF

5、SDDL-2016一體化發生器

“系統接地”——在進行直流耐壓試驗和沖擊高壓試驗前，此設備必須通過此接地柱可靠與系統地和被試電纜的接地線可靠連接。

操作步驟：

1、正確接線，接地線要安全可靠。

2、根據試驗要求先將“沖擊高壓選擇”調到需要的電壓范圍，再將 “電壓調節“旋鈕左旋至最小位置（否則不能啟動）。

3、打開電源開關，按下“高壓?jiǎn)��?dòng)”鍵，順時針慢慢調節“電壓調節“旋鈕，直至放電球隙擊穿放電。如果故障點未能充分擊穿，可先關斷電源，將“沖擊高壓選擇”調到更高一級的電壓值，再打開電源開關，重新啟動高壓，繼續升壓，直至故障點充分擊穿為止。故障點是否被擊穿，可從電纜儀沖閃法測得的波形加以判斷（參閱電纜故障測試儀使用說明書）。放電頻率可以通過調節“電壓調節”旋鈕進行控制。繼續右旋“電壓調節”旋鈕，放電頻率提高，放電速率加快，反之放電速率減慢。一般放電速率控制在2～3秒為宜。調節“電壓調節”旋鈕不會改變放電球隙的的擊穿電壓，僅改變放電速率。

4、關機時，先將電壓調節至最小，按壓“高壓?jiǎn)��?dòng)”鍵切斷高壓電源，“沖擊高壓選擇”調到“0（放電）”位，對機內儲能電容和被測電纜進行充分放電后，確保殘余電壓已放完后，再關“電源開關”。再拆各連接線。

1、SDDL-2016直流高壓一體化發生器性能特點:

   SDDL-2016直流高壓一體化發生器滿足《中華人民共和國電力行業標準，高壓試驗裝置通用技術條件》。主要用于對35KV及以下電纜故障測試時做沖擊放電試驗、也可用于電纜、電容器、電機、瓷瓶等的耐壓試驗。

整機采用高精度、高穩定度的電子元器件和高頻高壓技術，使其整機結構極其簡單，操作方便，安全度高。其重量?jī)H有20公斤。替代了數十公斤重的試驗變壓器和操作箱，現場接線極其簡單。充分體現高科技在高壓設備中的應用。是目前國內同類型一體化高壓發生器中重量最輕、操作最為簡便的便攜式?jīng)_擊高壓設備。具有過流、過壓自動保護功能。升降壓僅用一個旋鈕即能完成，外接線只有高壓線、地線、220V電源線，并且具有自動內放電功能。安全、輕便，便攜，特別適合野外移動使用場合。是電纜故障尋測最為理想的沖擊高壓設備。

適用范圍：

  適用于各種高低壓電力電纜、控制電纜、信號電纜、通信電纜的粗測和精確定點，包括各種高阻故障、閃絡性故障、低阻接地故障，對潮氣侵入型和電纜接頭內封閉型等復雜的疑難故障定位非常有效。也可作為電器設備的耐壓試驗裝置。

2、技術指標:

1.直流高壓輸出： 35 KV

2.沖擊高壓輸出分10KV/20KV/30KV/35KV四檔預先設置沖擊高壓: 0～35kv連續可調

3. 內接儲能電容: 2μF（內置容量可定制）

4. 沖擊時間: 3～7秒

5. 最大脈沖能量: 1225J

6．最大輸出電流：40mA

7. 電壓指示誤差: ±2%

8.電源電壓:220VAC 50Hz

9.環境溫度:-10～+50℃

10.重量/體積 :  20kg / 380×260×260 mm

3、儀器操作：首先熟悉儀器的面板結構，弄清楚各個開關旋鈕的功能特征。器面板結構如下圖所示：

      需要特別說明的是：

“沖擊高壓選擇”——對于沖擊高壓的輸出進行預選。旋鈕指示的電壓值代表機內放電球隙擊穿的大約電壓值（即加到被測故障電纜上的沖擊高壓值）。最大放電球間隙的擊穿電壓為35KV。當“沖擊高壓選擇”旋鈕置于“0（放電）”位時，放電球隙靠攏，并將儲能電容器和被測電纜上的殘余電壓自動泄放（自動放電）。

“電壓調節”——當高壓?jiǎn)��?dòng)后，右旋此電位器，可以從“高壓指示”電表的示值讀出實際加到放電球隙兩端的直流電壓值。

“高壓?jiǎn)��?dòng)”——高壓?jiǎn)��?dòng)按鈕，只有在“電壓調節”旋鈕左旋到底時，按壓此按鈕方可啟動高壓，“電壓調節”才能起到調壓作用。

“沖閃電流”電表——在進行沖擊高壓試驗過程中，此電表指示對機內儲能電容的一次恒流充電電流。

“高壓指示”電表——實時指示加到放電球隙兩端的直流高壓和球隙的擊穿高壓。

“保護指示”燈——放電電路過載指示。當被試電路擊穿導致高壓輸出過載時此燈閃亮。需要關閉電源，重新啟動。

“沖擊高壓輸出”插座——此高壓插座可直接輸出儀器設定的直流高壓并加到被測電纜的故障相端頭。

五、注意事項：

1、使用前，直流高壓一體化發生器必須可靠接系統地。

2、開機時必須將“電壓調節”旋鈕逆時針旋到最小。

3、“保護指示燈”亮?xí)r，必須將“電壓調節”旋鈕左旋至最小，斷開電源后重新啟動。

4、關機時，先將電壓調節至最小再關電源，“沖擊高壓選擇”調到“0（放電）”位，。對電容器和被測電纜進行充分放電后再拆連接線。

六、產品的配套性：

1、SDDL-2013A電纜故障測試儀（主機）          1臺

2、數顯同步定點儀/路徑信號產生器            1套

3、SDDL-2016輕便型高壓發生器（含：電容器1臺） 1套

4、SDDL-2016一體化高壓發生器（內置電容、放電球）      1臺

提示；第三項和第四項2選1。用戶如果有交直流試驗變壓器、控制箱，只需多加一個電容即可完成電纜故障測試。

七、零部件配置清單
